Sistemas de tierras y pararrayos
Diseño, construcción y medición de redes de tierra y protección contra descargas atmosféricas.
- Objetivo típico
- < 5 Ω
- Método
- Wenner + 3 puntos
- Unión
- Exotérmica
Partimos de la medición real de resistividad del terreno por el método Wenner, no de tablas genéricas. Diseñamos la malla, la construimos y la certificamos con medición de resistencia bajo caída de potencial.
Alcance del servicio
Medición de resistividad del terreno (método Wenner)
Diseño de malla de tierra con cálculo de tensiones de paso y contacto

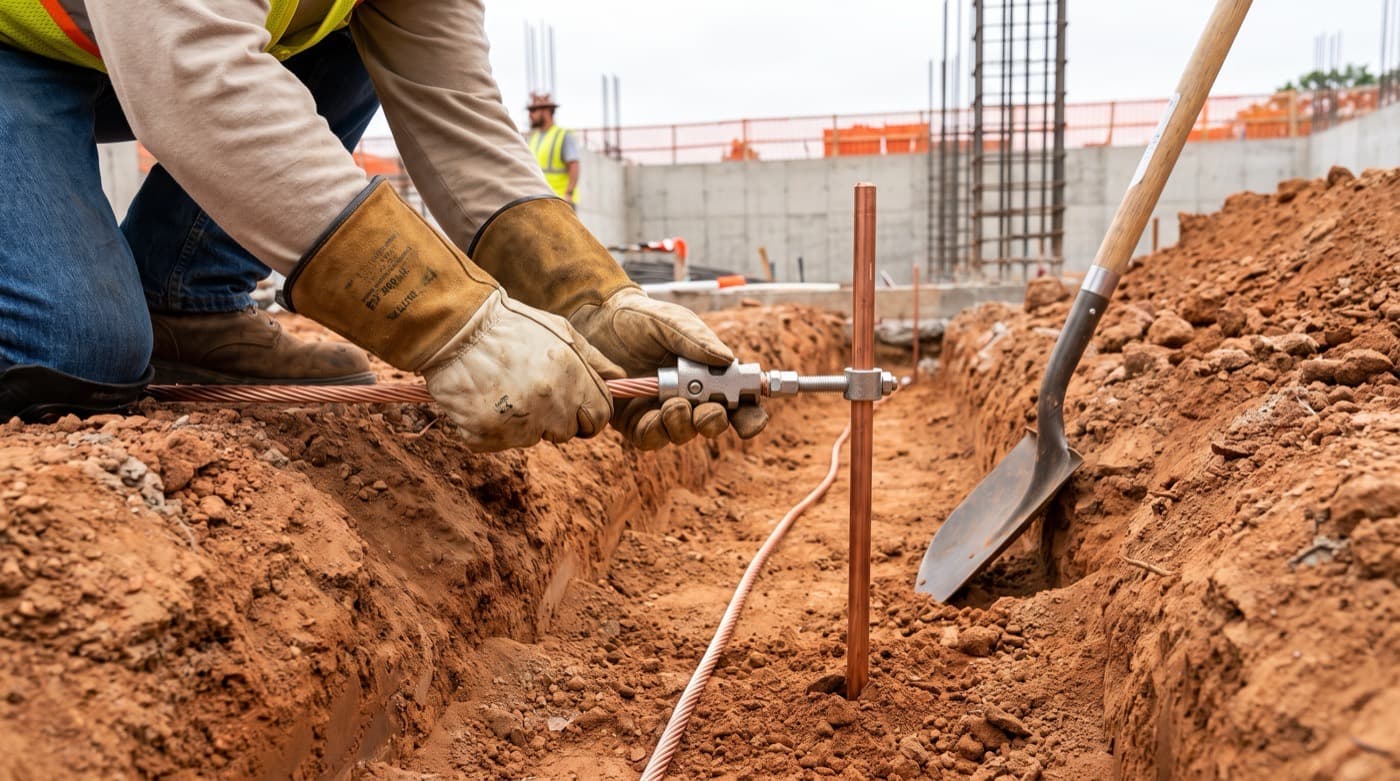

Soldadura exotérmica y conectores certificados
Sistemas de pararrayos: punta Franklin y terminales aéreas
Protección contra transitorios (SPD) en tableros
Medición de resistencia por caída de potencial (3 puntos)
Qué recibes
- 01Reporte de resistividad del terreno
- 02Memoria de cálculo de la malla de tierra
- 03Planos de la red de tierras construida
- 04Certificado de medición de resistencia
Pruébalo
Por qué poner más varillas deja de servir
Agrega varillas y observa cómo se traslapan sus volúmenes de influencia. La resistencia no se divide entre el número de varillas.
Terreno
100 Ω·m
1
6 m
Longitud de varilla
Separar las varillas al menos su propia longitud reduce la interferencia. Por debajo de eso, cada varilla nueva aporta cada vez menos.
Resistencia del sistema
33.5Ω
≤ 25 Ω — NOM-001-SEDE, sistema de un electrodo
≤ 5 Ω — Criterio para media tensión y equipo sensible
- Una sola varilla
- 33.5 Ω
- Paralelo puro, sin interferencia
- 33.5 Ω
- Rendimiento del arreglo
- 100%
- Ganancia de la varilla 2
- −15.42 Ω
Ecuación de Dwight para la varilla y resistencia mutua entre electrodos. El diseño real parte de la resistividad medida en sitio por el método Wenner, que casi nunca es un solo valor: cambia con la profundidad.
